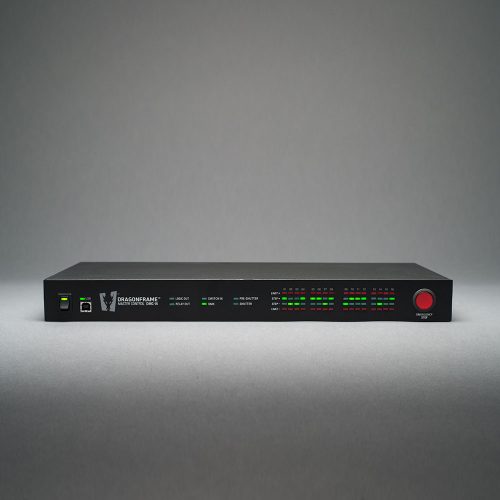

DMC-16

Dragonframe Master Controller

DMC-16(Dragonframe 主控制器)是一个 16 轴运动控制协调器,可与 Dragonframe 软件配合使用。

它提供了 16 个通道的完全同步的步进和方向信号,速度高达 200kHz、一个摄像头触发器、DMX512 照明控制、限位开关输入以及一组用于与外部设备接口的触发器。

新升级了 Zynq 7Z020 处理器,提高了性能和可靠性。

Dragonframe Master Controller

功能

  • 16 通道步进/方向信号,用于步进电机驱动器。
  • 最大步进脉冲速率为 200,000 步/秒 (200 kHz)。
  • 16 个 RJ45 插孔,带有用于步进和方向的差分和非差分输出。
  • 一个 Kuper/Flair 兼容 DB37 步进/方向输出(非差分)。
  • DB25 上有 16 个限位开关输入。 (电机 1-8 有 8 组上下限)。
  • 一个带有独立测光和快门输出的相机触发器。
  • 一个 DMX512 输出可控制多达 512 盏灯。
  • 用于将 DMC-16/Dragonframe 与其他外部设备连接的 I/O 触发器。
  • 包括继电器、逻辑电平输出、开关输入和紧急停止输入。
  • 输入电压:115 VAC 至 230 VAC。

物理规格

  • 1U 机架式机箱
  • 尺寸:17″ 宽 x 1.719″ 高 x 8″ 深
  • 重量:6.5 磅

包装包括

  • 您选择的电源线:美国/英国/欧盟/无。
  • USB 数据线(6′ 长)。
  • 用于安装在机架中的机架安装耳。
  • 用于桌面的橡胶脚垫。

常见问题:

问:DMC-16 和使用 Arduino 进行运动控制有什么区别?为什么我要为 DMC-16 支付这么多钱?

答:Arduino(带有 Dragonframe 和我们的 DFMoco 草图)是在定格动画和延时摄影中进行运动控制的绝佳工具,但它非常基础。它的最大电机速度为 20,000 步/秒,具有相当粗略的加速/减速。 DMC-16 的速度是其十倍,加速和减速更加顺畅。 Arduino 提供基本的射击-移动-射击功能,而 DMC-16 可以全速运行移动。 DMC-16 还提供完整的 DMX 照明功能和触发器。

问:我可以将 DMC-16 与 Ditogear 硬件一起使用吗?我需要 Ditogear 龙桥吗?

答:DMC-16 在将 Ditogear 硬件与 Dragonframe 结合使用时提供实时功能。 (确保购买 DitoGear™ DMC-16 适配器。)或者,您可以使用 Ditogear Dragonbridge,它为您提供类似于我们的 Arduino DFMoco 解决方案的拍摄-移动-拍摄功能。你不需要两者都需要。

问:DMC-16 是否包含有源步进电机驱动器?

答:没有。它提供步进和方向信号。您需要使用单独的驱动程序,例如来自 Geckodrive 的驱动程序。

问:DMC-16 可以同步锁相吗?

答:不,不是。

问:DMC-16 真的像看起来那么棒吗?

答:是的。
