概览

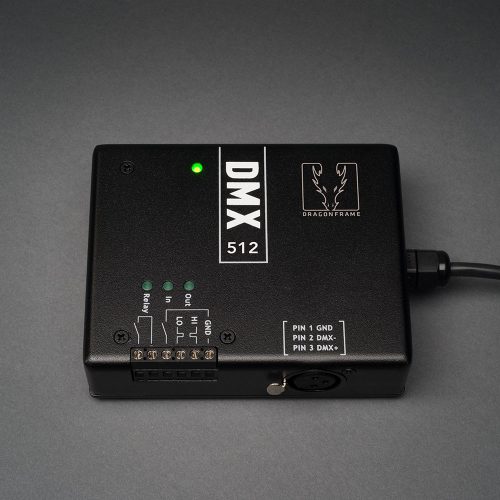

DDMX-512 是一种硬件设备，您可以与 Dragonframe 配对以：

• 自动打开和关闭工作灯（bash 灯）。
• 自动处理前灯/背光灯通行证。
• 为您的场景自动执行基于关键帧的照明程序。
• 触发 RED 摄影机、胶片摄影机或不受支持的静态摄影机。
• 触发运动控制系统以实现拍摄-移动-拍摄集成。
• 从外部系统触发 Dragonframe。

Control Lighting

DMX512（或 DMX）是用于控制照明的标准协议。 当与一个或多个 DMX 调光器/开关组配对时，您可以控制多达 512 个不同的光通道。

控制设备

使用内置继电器开关、数字输入和数字输出与外部设备交互。

我还需要什么？

DDMX-512 将 Dragonframe 连接到一个或多个 DMX 调光器/开关组，或直接连接到支持 DMX 的灯。 对于标准白炽灯，您需要购买 DMX 调光器/开关包。 你可以找到几个 Amazon.com 上的 DMX 调光器包。 确保您选择的那个可以满足您的灯的功率要求。 对于 LED 灯，您必须获得具有 DMX 输入或启用 DMX 的控制器的灯。

您还需要一根电缆。 您必须使用专为 DMX 设计的电缆，而不是麦克风电缆。 如果您使用 5 针 DMX 调光器组，则需要一个 5 针转 3 针适配器。

技术规格

输出

为防止外设接地不良对主机造成任何损坏，所有 DDMX-512 输出和输入都与主机 USB 总线进行光学隔离。 I/O 通道 “float” 电气相对于 USB，从而最大限度地减少接地回路的机会。

DMX 输出

DDMX-512 支持 USITT 标准 DMX512 输出协议。 DDMX-512 输出将轻松驱动标准 120 欧姆总线终端。 DMX 通道提供 199 个时隙的包，包间周期为 50mS。 DMX 端口通常配备 3 针 XLR 连接器，可轻松连接到“娱乐”。 样式 DMX 包。 将 DDMX-512 连接到 USITT 标准 5 针 XLR 连接器，以用于 “professional” 风格的设备，使用标准的 3 针到 5 针适配器。

继电器输出

继电器旨在切换按钮按下等低功率控制信号，但它也可以切换少量功率。 不要超过 0.5A @ 24VDC 或 0.25A @ 125VAC。

逻辑输出

逻辑输出是一个标准的 5V、TTL 电平、逻辑信号（相对于接地端）。 该信号以高电平有效和低电平有效两种版本提供。 每个状态下的最大负载为 30mA。 这些信号也可用作终端负载大于 220 欧姆的差分对。

转入

Switch in 设计用于感应开关闭合接地。 该输入也将采用 5V TTL 电平信号。 请注意，为了与开关闭合保持一致，该引脚上的逻辑低电平有效。 该引脚通过一个 1Kohm 电阻在内部被拉至 5V。 在外部驱动此引脚时，不要超过 5 伏。

物理尺寸

4.7″ X 3.7″ X 1.3″ （12 厘米 X 9 厘米 X 3.5 厘米）。 重量：约 12 盎司。 (340g) 5′ (1.5m) A 型 USB 尾纤。 DDMX-512 结构坚固，采用 .090″ 厚实的铸铝箱体，并涂有硬质粉末涂层，可在恶劣的舞台环境中生存数年。

Power

DDMX-512 是一款“大电流” USB 外围设备，在所有输出处于活动状态且满载的情况下消耗高达 220mA 的电流。 因此，它必须直接插入计算机端口或有源 USB 集线器。 您的电源必须提供至少 4.5 伏的电压。 不应将 DDMX-512 插入未通电的 USB 集线器。 USB 外围设备在初始化时将其电源要求发送到系统，并且未供电的集线器应该拒绝识别为“低电流，”的外围设备。 即任何需要超过 100mA 的外设。
